工業冷水機工作原理「歐能機械」為您詳細講解！

工業冷水機是一種能提供恒溫、恒流、恒壓的冷卻水設備，分為風冷式冷水機和水冷式冷水機 兩種，冷水機在溫度控制上分為低溫冷水機和常溫冷水機，常溫溫度一般控制在0度-35度范圍內。低溫機溫度控制一般在0度－零下100度左右范圍。今天小編就和您一起聊聊工業冷水機的工作原理。

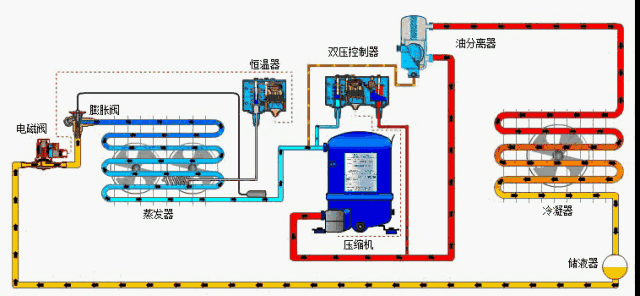

工業冷水機組制冷系統由4個基本部分即壓縮機、冷凝器、節流器、蒸發器組成。由銅管將四大件按一定順序連接成一個封閉系統，系統內充注一定量的制冷劑。

縮機吸入來自蒸發器的低溫低壓的氟里昂氣體，壓縮成高溫高壓的氟里昂氣體，然后流經熱力膨脹閥（毛細管），節流成低溫低壓的氟里昂起液兩相物體，然后低溫低壓的氟里昂液體在蒸發器中吸收來自室內空氣的熱量，如此壓縮-----冷凝----節流----蒸發反復循環。

1、水冷式冷水機工作原理

開端時由壓縮機吸入蒸騰制冷后的低溫低壓制冷劑氣體，然后壓縮成高溫高壓氣體送冷凝器；高壓高溫氣體經冷凝器冷卻后使氣體冷凝變?yōu)槌馗邏阂后w；當常溫高壓液體流入熱力膨脹閥，經節省成低溫低壓的濕蒸氣，流入蒸騰器，吸收蒸騰器內的冷凍水的熱量使水溫度下降；蒸騰后的制冷劑再吸回到壓縮機中，又重復下一個制冷循環，然后完成制冷意圖。

水泵擔任將水從水箱抽出泵到用戶需冷卻的設備，冷凍水將熱量帶走后溫度升高，再回到冷凍水箱中。

2、風冷式冷水機的工作原理

風冷式冷水機是運用殼管蒸騰器使水與冷媒進行熱交換，冷媒體系在吸收水中的熱負荷，使水降溫發生冷水后﹐經過壓縮機的效果使熱量帶到翅片式冷凝器，再由散熱電扇散失到外界的空氣中。

3、工業冷水機組成部分

工業冷水機進行繼續不斷作業的三個首要體系便是水循環體系、制冷劑循環體系、電器自控體系，這三個體系之間是彼此相關的。制冷劑循環系統： 蒸發器中的液態制冷劑吸收水中的熱量并開始蒸發，最終制冷劑與水之間形成一定的溫度差，液態制冷劑亦完全蒸發變?yōu)闅鈶B(tài)后被壓縮機吸入并壓縮（壓力和溫度增加）,氣態制冷劑通過冷凝器（風冷/水冷）吸收熱量，凝結成液體，通過熱力膨脹閥（或毛細管）節流后變成低溫低壓制冷劑進入蒸發器，完成制冷劑循環過程。

壓縮機：壓縮機是整個制冷系統中的核心部件，也是制冷劑壓縮的動力之源。它的作用是將輸入的電能轉化為機械能，將制冷劑壓縮。

冷凝器：在制冷過程中冷凝器起著輸出熱能并使制冷劑得以冷凝的作用。從制冷壓縮機排出的高壓過熱蒸氣進入冷凝器后，將其在工作過程吸收的全部熱量，其中包括從蒸發器和制冷壓縮機中以及在管道內所吸收的熱量都傳遞給周圍介質（水或空氣）帶走；制冷劑高壓過熱蒸氣重新凝結成液體。

貯液器：貯液器安裝在冷凝器之后，與冷凝器的排液管是直接連通的。冷凝器的制冷劑液體應暢通無阻地流入貯液器內，這樣就可以充分利用冷凝器的冷卻面積。另一方面，當蒸發器的熱負荷變化時，制冷劑液體的需要量也隨之變化，那時，貯液器便起到調劑和貯存制冷劑的作用。對于小型制冷裝置系統，往往不裝貯液器，而是利用冷凝器來調劑和貯存制冷劑。

干燥過濾器：在制冷循環中必須預防水分和污物（油污、鐵屑、銅屑）等進入，水分的來源主要是新添加的制冷劑和潤滑油所含的微量水份，或由于檢修系統時空氣進入而帶來的水分。如果系統中的水分未排除干凈，當制冷劑通過節流閥（熱力膨脹閥或毛細管）時，因壓力及溫度的下降有時水分會凝固成冰，使通道阻塞，影響制冷裝置的正常運作。因此，在制冷系統中必須安裝干燥過濾器。

熱力膨脹閥：熱力膨脹閥在制冷系統中既是流量的調節閥，又是制冷設備中的節流閥，它在制冷設備中安裝在干燥過濾器和蒸發器之間，它的感溫包是包扎在蒸發器的出口處。其主要作用是使高壓常溫的制冷劑液體在流經熱力膨脹閥時節流降壓，變?yōu)榈蜏氐蛪褐评鋭裾魵猓ù蟛糠质且后w，小部分是蒸汽）進入蒸發器，在蒸發器內汽化吸熱，而達到制冷降溫的目的。

蒸發器：蒸發器是依靠制冷劑液體的蒸發（實際上是沸騰）來吸收被冷卻介質熱量的換熱設備。它在制冷系統中的功能是吸收熱量（或稱輸出冷量）。為了保證蒸發過程能穩定持久的進行，必須不斷的用制冷壓縮機將蒸發的氣體抽走，以保持一定的蒸發壓力。

制冷劑：在現代工業中使用的大多數工業冷水機均使用R22或R12作為制冷劑。制冷劑是制冷系統里的流動工質，它的主要作用是攜帶熱量，并在狀態變化時實現吸熱和放熱。

水循環系統：水循環系統是由水泵將水從水箱抽出到用戶需冷卻的設備，冷凍水將熱量帶走后溫度升高，再回到冷凍水箱中。

電器自控系統： 電器自控系統包括電源部分和自動控制部分。電源部分是通過接觸器，對壓縮機、風扇、水泵等供應電源。自動控制部分包括溫控器、壓力保護、延時器、繼電器、過載保護等相互組合達到根據水溫自動啟動和停止，保護等功能。

在工業范疇運用冷水機設備的時分，為了確保運用進程中的安全，有許多需求留意的地方，我們在運用時要仔細認真。以上七大問題是冷水機常見的故障，希望對您有所幫助。冷水機問題可以聯系我們。電話：400-000-9261 ,15195956304
