模溫機380V和220V電熱管如何接線？

模溫機電熱管如何接線？首先需要搞清楚模溫機是220V或者380V，兩種電加熱管的接線方法是不同的。模溫機電加熱管接線問題對于沒怎么接觸過電加熱管的人來說是個很頭疼的問題，關于模溫機電熱管如何接線？今天正好在這里整理出來跟大家分享一下。

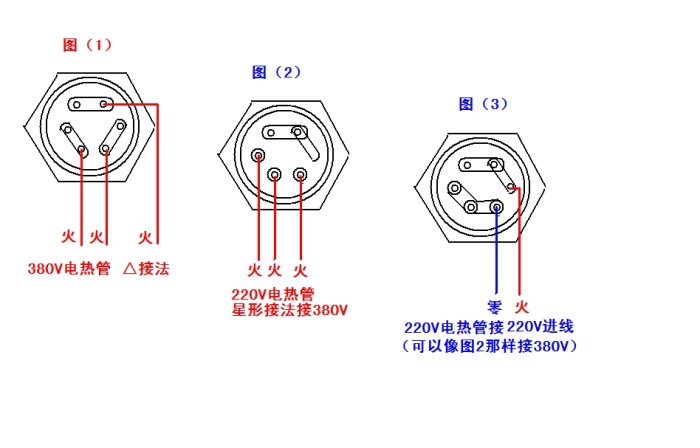

如果是額定電壓220V的加熱管，要接在380V的電路中，需要采用星形接法。

星形接法：

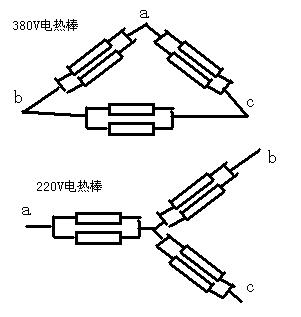

星形接法：三個電熱管的加熱元件，每個元件的首端連在一起（這個點稱中性點），三個尾端分別接三根相線的接線方式。三個元件額定電壓為220伏時；如果三個元件電阻值不同，則中性點應該接零線。

如果是額定電壓380V的加熱管，要接在380V的電路中，需要采用三角形接法。

三角形接法：

三角形接法：電加熱管每個元件的首端接另一個元件的尾端，三個接點分別接三根相線的接線方式；

三角形接法的特點：三個電加熱管元件額定電壓為380伏；如三個元件電阻值不同，也不影響這種接法的可行性。三角形接法比星形接法功率和電流都三倍。

如果是額定電壓380V的加熱管，采用星形接法，則達不到加熱管的額定功率。實際功率為原來額定功率的約三分之一左右。首先我們要弄明白額定電壓與電源電壓的區別： 額定電壓就是單根電加熱管的電壓，它在加熱管做好之后是不會發生變化的。電源電壓就是電加熱管要接的總電源電壓。 知道額定電壓和電源電壓的區別之后，我們還需要了解下面幾個問題：

1、380V的加熱管是單頭電熱管還是U星加熱管還是法蘭電熱管？

2、有幾個根380V的加熱管連在一起用兩根線連接？

3、這個兩根線是220V電源電壓中的一根火線跟一根零線還是380V的電源電壓的三根火線中的兩根火線？

弄明白了上面這些問題我們就可以知道模溫機電熱管接線法這個問題了，希望朋友們在問我們接線問題的時候盡量給出更多的參數這樣我們才會更迅速的幫您解決問題。
