熱壓板或硫化板加熱控溫如何選擇高溫油溫機？

一、高溫油溫機加熱功率：

KW＝W×△t×C×S/ 860×T

W=所需要控溫物體的種類（單位是Kg)

△t =所需溫度和起始溫度之間的溫差。

C= 比熱 油（0.5），鋼（0.11），水（1），塑料（0.45~0.55）

T=加溫至所需溫度的時間（小時）

S是安全系數，一般取數值是1.2

如：貴公司是需要把3塊加熱板加熱，每塊的尺寸是：（2700×1700×80）MM需要從常溫加熱到130度，所需要的時間是1個小時，常溫我們?nèi)≈凳?度（冬天）。

KW=（2.7×1.7×0.08）×7800×3×（130-5）*0.11*1.2/（860*1）=164.8KW

根據我公司電加熱管的型號來選型的話，需要配150KW的電加熱功率。 備注：模具溫度加熱上去之后，油溫機的電量消耗=模具散熱+產品吸熱

二、求高溫油泵的功率

油泵功率我們根據貴公司模具進出油口口徑來計算，這個需要提供準確的進出油口徑大小和數量。如：上?；蛘呦履５倪M(jìn)出油口徑的3/4寸（DN20），二進二出

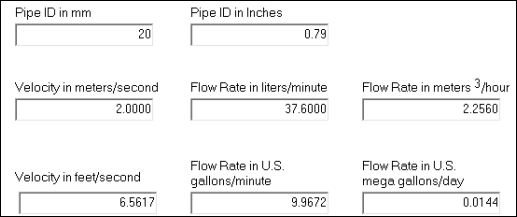

當導熱油的流速為2m/s的時候，它的流量為2.256m³/h（如上圖），總共是二進二，口徑DN20,所以實際流量為2.256×2=4.512m³/h，揚程38米，根據我公司油泵型號就是：SAP50-32-200A，電功率為5HP（3.75KW）。 備注：由于熱壓模具或者熱壓機上面的加熱板里面的導熱油都比較少，而且油管設計都在同一個水平面。所以，一般只要計算出電加熱功率，可以根據電功率的大小，直接選一款適合熱交換的油泵就可以了。
