太陽能電池組件層壓機導熱油加熱系統選型計算詳解！

導熱油加熱系統以導熱油為載熱體，導熱油在加熱器中加熱，能夠獨立控制加熱溫度，有效地改善現有電加熱系統、油加熱系統和工作臺之間的傳熱效果，提高工作臺表面溫度均勻性。今天介紹一下太陽能電池組件層壓機導熱油加熱系統選型計算步驟。

太陽能電池組件層壓機加熱系統由膨脹箱、加熱器、溫度傳感器、加熱功率控制器、PLC、熱油管路、熱油泵、封裝平臺和觸摸屏組成。通過觸摸屏設定好封裝平臺工作溫度，由加熱功率控制器控制加熱輸出。利用熱油泵將熱油送至封裝平臺，在加熱器上部設有膨脹箱，熱脹后多余的導熱油可回到膨脹箱。溫度傳感器分別位于加熱器的熱油管路的進口、出口及加熱板上，檢測溫度信號傳遞給PLC，并由加熱功率控制器對溫度信號進行處理，控制加熱器功率，最后熱油經過封裝平臺后再返回加熱器重新加熱，從而形成閉路循環。

封裝平臺工作面所需熱量計算

1、封裝平臺工作面上所需導出熱量可按下式計算：

Q1=Sλ(T1-T2)δ

式中，Q1為導熱油傳導熱量；S為封裝平臺有效工作面積；λ為導熱系數，封裝平臺導熱系數取0.1W/m·K；T1為進入封裝平臺溫度；T2為封裝平臺限定溫度；δ為傳導層厚度。

2、導熱油循環泵系統供給的熱量可按下式計算：

Q2=V(Tf1-Tf2)h

式中，Q2為導熱油有效供給熱量；V為油泵輸油率；Tf1為導熱油進入熱油管路中最高要求的溫度；Tf2為導熱油進入回油管路中最低許可的溫度；h為導熱油熱焓值。

考慮到太陽能電池組件層壓機加熱系統為半封閉式供熱及供熱能力的可靠性，應對熱平衡計算結果進行驗算，常用的驗算公式為:Q2=ξQ1，式中，ξ為供熱能力儲備系數，ξ=1.3

經計算，太陽能電池組件層壓機加熱器功率為48kW；熱油泵功率5.5kW，流量25m2/h，揚程30m；封裝平臺面積3600mm×2400mm，管路對向設計，熱油管路直徑30mm，間距60mm；加熱功率控制器由獨立PID模塊和80Z三相固態繼電器組成；溫度傳感器為PT100鉑電阻溫度傳感器；系統控制精度為±0.4℃，封裝平臺溫度均勻性在±1.2℃以內。

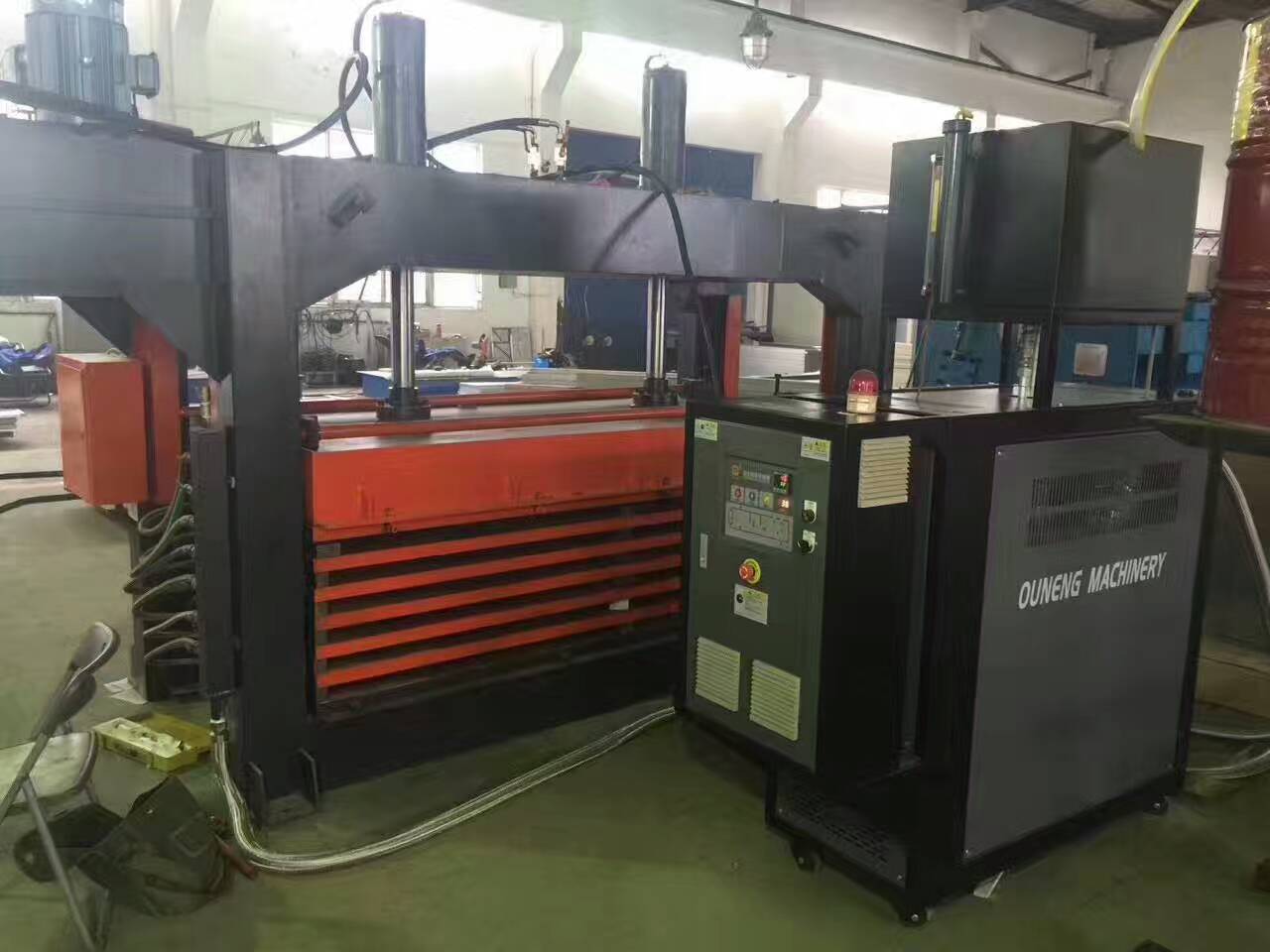

歐能機械專注加熱制冷設備生產廠家，太陽能電池組件層壓機加熱系統采用獨立的加熱系統，對向循環加熱方式，解決熱油進出口溫度梯度較大的問題，同時在兩套加熱器的進口、出口及工作臺上均設有溫度傳感器，增加了控制系統溫度信號采集數，提高了溫度控制精度及熱油溫度和工作臺溫度同步性。歡迎來電咨詢！
