穩壓器怎么接線?220V和380V有什么區別呢

返回列表 來源:歐能 瀏覽:- 發布日期:2019-08-20 14:12:41【

穩壓器是使輸出電壓穩定的設備,是一種可將電壓過低,或電壓波動較大的電網電壓改變成穩定的電壓供給用電設備,220V和380V穩壓器分別用于家庭電路和工業電路,那么這兩種穩壓器怎么接線呢?

穩壓器具備穩壓恒壓、控制電路、及伺服電機等組成。當輸入電壓或負載變化時,控制電路進行取樣、比較、放大,然后驅動伺服電機轉動,使調壓器碳刷的位置改變,通過自動調整線圈匝數比,從而保持輸出電壓的穩定。220V和380V穩壓器區別在于接線方式不同。

一、220V穩壓器怎么接線?

220V穩壓器輸入及輸出線路為零線和火線再加入地線,三條線做為輸入輸出相數,輸入按照火線對接火線,零線對接零線,地線對接地線。220V穩壓器輸出接開關上或電器就完成接線了220V穩壓器,一般用于功率較小的電器,如家用電器,辦公電器,小型實驗設備等。接線方法如下:

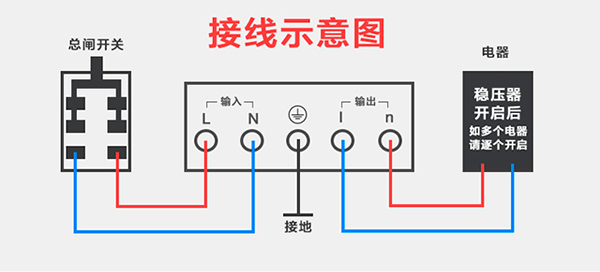

220V穩壓器怎么接線

1、打開包裝,然后檢查穩壓器外殼、儀表、開關、指示燈、按鈕,端子等是否損壞。

2、將輸入端插入配電板,然后安裝與用戶配電板上的設備電源相匹配的保險絲,以確保安全用電。

3、將電氣設備的電源連接到設備的輸出端,但要注意設備的應用電壓是220V或110V,不要連接錯誤。

4、先打開穩壓器的電源開關,然后根據工作指示燈加上延時指示燈,無電源輸出,3-7秒后發電,觀察指示燈是否正常指示220V。 當輸出正常電壓220V時,打開電源的電源開關。

二、380V穩壓器怎么接線?

380V穩壓器也叫三相穩壓器,就是我們所說到的工業380V三相穩壓器。一般穩壓器接口端子都有注明的。一般從左到右,大寫ABC為輸入。N為輸入輸出共用零線。小寫abc為輸出。PE 為接地線。注意接線時ABC三相火線不要搞混了,相位錯了電動機會反轉。380V穩壓器的輸入、輸出接線一般都是三條火線相接,接線方式分別有三相三線、三相四線、三相五線等。380穩壓器也是火線對火線,有零線對接零線,地線必須接地。

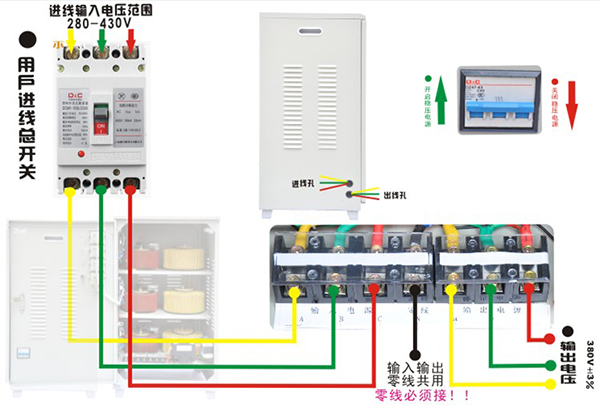

380V穩壓器怎么接線

接下來,我們來了解一下380V穩壓器三相穩壓器接線的方法:

對于380V穩壓器來說一定要接上接好,這樣380V穩壓器接線就完成了。三相穩壓器按照用戶及設備的要求可進行接線數進行調整。三相380穩壓器接線數分別為:

1、三相三線:三相三線均為三條火線輸入和輸出。

2、三相四線:三相四線的線路分別是,三條火線(字母A、B、C顏色黃、綠、紅)和一條零線(字母N,顏色黑或藍色)。三相四線則為三條火線,一條零線。

3、三要五線:三相五線,則是在三相四線穩壓器三條火線,一條零線的基礎上加上一條地線。
