壓鑄模溫機選型計算方法,您知道嗎?

返回列表 來源:歐能 瀏覽:- 發布日期:2017-03-25 09:01:02【

壓鑄模溫機選型時要計算哪些因素,如何選擇一臺合適的壓鑄模溫機,加熱功率和泵選擇的計算方法,您知道嗎?

1、壓鑄模溫機的加熱器功率,可由下式計算實例求得,然后按根據計算出的加熱器功率大小選用合適的壓鑄模溫機。一般壓鑄模溫機都是分別控制定模和動模的溫度,所以在選型時,相比計算數據要大為妥。

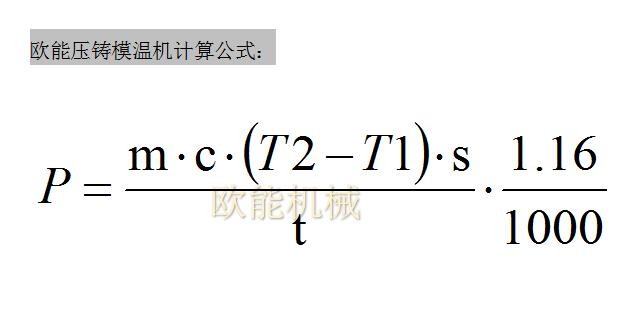

壓鑄模溫機計算

壓鑄模溫機加熱器功率P計算公式中:

m為模具重量(動?;蚨#╧g)假設m=1000;

c為鋼的比熱(kcal/kg·℃) 取0.11;

為模具工作溫度(℃) 假設為250℃

為模具初始溫度(℃)假設為20℃

t為加熱時時間

s為保險系數(按熱損耗大小在1.2~2.0)選用1.6

將數據帶入到上面的公式:P=1000·0.11·(250-20)·1.6/3·1.16/1000≈16kW。

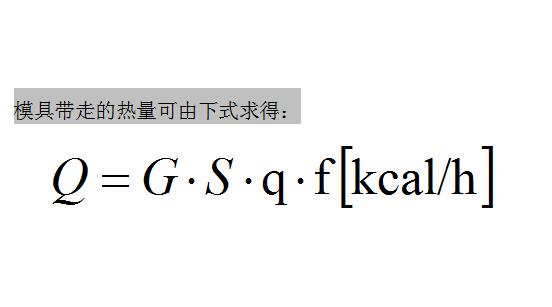

2、 模具帶走的熱量可由下式求得:

壓鑄模具帶走的熱量

上式中:

G為鑄件重量(一般不包括料餅或直澆道,因該處另用水冷卻);

S為每小時生產件數;

q為鑄件總熱量[kcal/kg],按合金種類選用:Zn合金(42),Al-Si(212),Al-Mg(190),M8(170),黃銅(108);

f為保險系數(按熱損耗大小在1.2~1.4選用).

現以Al-Si合金為例:

Q=2.5·40·212·1.2=25400kcal/h

3、壓鑄模溫機加熱功率確定后,還需要選擇流量合適的泵浦,因此需要計算導熱油流量:

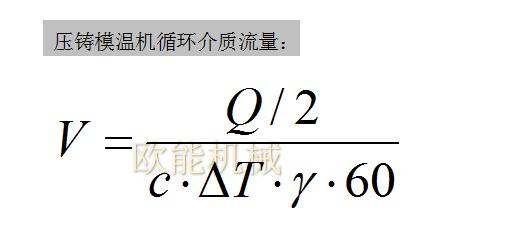

壓鑄模溫機循環介質流量




式中:

Q/2=假定動模及定模各占一半的熱量,本例為12700.

c=介質的比熱,油質可選用0.5kcal/kg·℃

△T=介質進出口的溫差=20℃(加熱時)

r=介質比重=0.8kg/L(油)

由公式似:

V =12700/0.5·20 ·0.8·60=26.5≈27L/min,流量算出來以后,就可以選擇出合適的泵。

歐能機械專業生產壓鑄模溫機,只要一個電話,免費提供壓鑄模溫機選型計算方案,咨詢電話:400-000-9261 ,15195956304
