模壓成型溫度控制模溫機系統的設計

返回列表 來源:歐能 瀏覽:- 發布日期:2017-08-23 16:15:39【

模壓成型溫度影響著樹脂的流動性和固化成型,因而決定了熱壓過程中產品的最終形狀和成型質量。葉梁合模后模具以6℃/min速率升至155℃,保溫3h,以6℃/min速率降至小于50℃開模,屬于變溫控制。模壓成型溫度控制模溫機系統如何設計呢?

模壓成型溫度控制模溫機

模壓成型溫度控制模溫機系統采用導熱油為傳熱介質,溫度設定在溫控器上進行設定,來自溫度傳感器的信號經變換、運算處理后,作為反饋信號。模溫機控制器應用了模糊控制,對誤差進行常規的和先進的控制運算。運算輸出變換為4~20 mA電流信號,該電流信號送到PAC35C調功板的輸入端子上。并聯晶閘模塊與電加熱器串聯后接在交流電源上,調功板輸出的控制信號加在晶閘管模塊的相應端子上,電加熱器產生相應的加熱功率,導熱油的溫度不斷上升,在微處理器的控制下,最終達到設定溫度。當設定值改變或過程變值受到擾動發生變化時,微處理器進行自適應(自整定)控制,修改PID參數,使系統再次達到設定溫度。

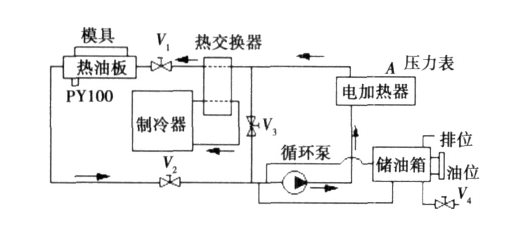

模具溫度控制模溫機管路示意圖見圖:

模具溫度控制模溫機管路示意圖

模壓成型溫度控制模溫機系統模糊控制主要用于抑制超調,達到響應快又無超調的目的。溫度數據由儀表的通信接口經通信轉換模塊送到上位計算機,可進行屏幕顯示、存盤和打印。

預浸料放入金屬對模中的下模中。通過合模在一定的溫度和壓力作用下.使得預浸料塑化產生流動充滿模腔,并使樹脂發生固化反應。在預浸料流動充滿模腔的過程中,迫使樹脂流動,增強材料也隨之流動,使樹脂和纖維同時填滿模腔的各個部位,熱壓成型后就成為最終產品。

南京歐能機械致力于為客戶提供最佳溫度控制解決方案,模壓成型溫度控制模溫機咨詢電話:400-000-9261 ,15195956304
